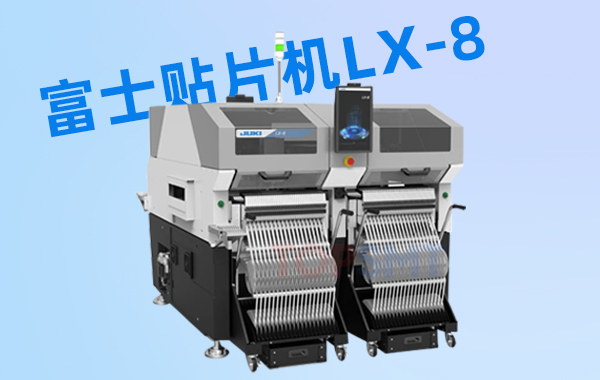

JUKI贴片机LX-8 JUKI高速柔性贴片机

JUKI贴片机LX-8高速柔性多功能贴片机

1、荣获第54届机械工业设计奖IDEA最优秀奖

2、高速生产、通用制造

JUKI贴片机LX-8LX-8基础规格

尺寸外形尺寸(mm)：1600x1924x1440

设备重量(kg)：2400以下

通用性

基板尺寸X(mm)：410(1次搬送）

基板尺寸Y(mm)：400

基板厚度(mm)：0.3~4.0（实际尺寸）

电源：三相：AC200V(标准)

电力功率：2.49KVA

产品特点FeaturesofLX-8

高生产力

超高速搭载

搭载105,000CPH的超高速，不仅节省空间并且可以通过提高面积生产性，实现高效率生产

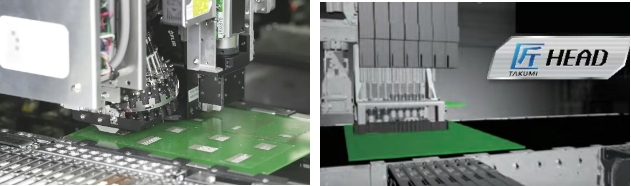

根据实际生产选择贴片头

PLANETHEADP20S由20个可连续吸取的吸嘴构成，实现0201极小元件也能稳定吸取的可靠性。

匠HEAD通过激光实现高精度识别，可根据贴装元件的高度，改变贴装头的高度，实现高速贴装。

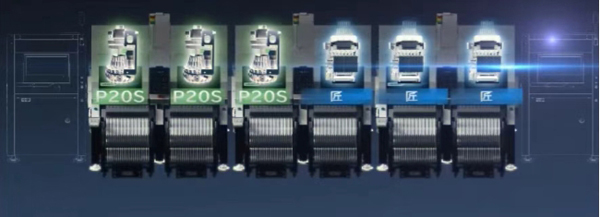

对应多种基板品种

通过更换贴片头，无需变更生产线布局，可对应多种多样的基板。极小·小型芯片由“行星头P20S“生产，中·大型元件和异形元件由“匠头”生产。是通过组合两种类型的贴片头，实现高效生产的可拆卸贴片头。

高灵活性

贴装头更换

JUKI贴片机LX-8可更换贴装头。

无需变更产线布局，只需配置最合适的贴装头即可灵活地实现变种变量生产。

广泛适用于各种元件

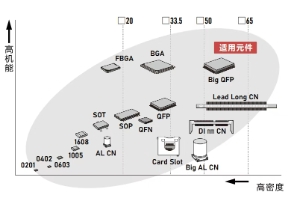

可应对的元件尺寸为0201~口65mm，也可至10x90mm。元件最大高度为25mm，可广泛适用于各种元件的贴装。

高质量

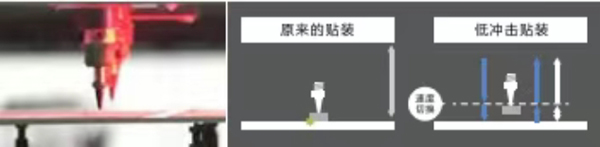

低冲击贴装实现高品质生产

通过将贴装时Z轴下降/上升速度分为两个阶段，在元件接触基板时降低冲击，做出低冲击动作。贴装时冲击减少，实现高品质贴装，

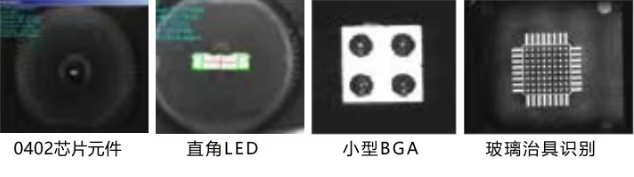

新构造相机识别的高精度贴装

通过新构造的同轴照明识别技术，可以拍摄更为鲜明的图像实现高精度贴装识别。

新功能NewfunctionofLX-8

新型共面传感器

可检测出引脚元件的引脚浮起、BGA的锡球变形，防止贴装不良元件，

通过实施高精度的共面检测，可以使产品的可靠性更上一层楼。

支撑针自动配置单元

贴片头单位的机械臂从支撑杆存储枪中抓住支撑杆，并自动配置。然后，再从支撑台上把支撑杆回收至支撑杆存储枪中。
