产品介绍

易通高速泛用一体机，突破行业常规,大幅提升产品的速度、精度及稳定性

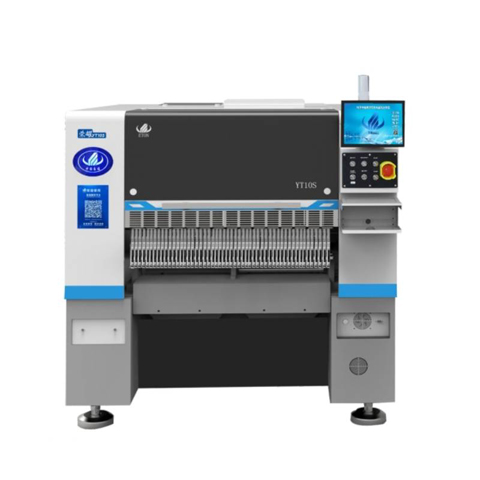

一、易通荣耀YT10S贴片机功能特点

X、Y、Z轴均采用自主研发高端磁悬浮电机

Y轴采用双驱龙门结构

全球首创采用单相220V电源，低耗节能

支持自动切换吸嘴功能(选配)

支持IC背包及IC托盘模块

1控1独立转角控制，每个吸嘴可独立测试

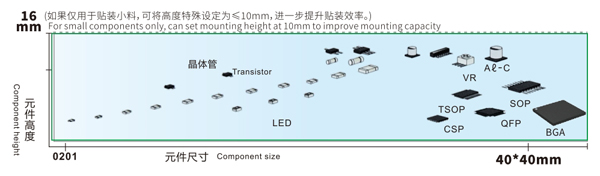

支持0201~15*15mm封装料及IC料

15*15~40*40mm元件需选配固定相机

最高时速可达到48000CPH

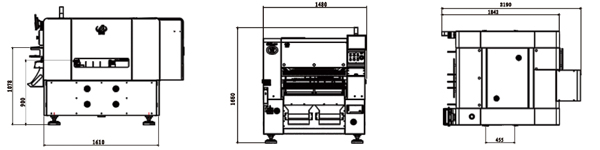

长x宽x高：1480X2190X1650mm

总重量：1850kg

二、国际发明专利：贴装头IN

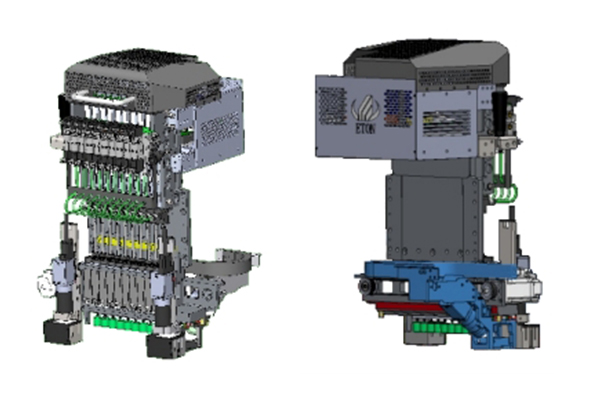

一体化贴装头

轻量型，头部整体成型，10套Z轴均采用模组式磁悬浮独立控制,大幅提升贴装头的速度、精度及稳定性。

精准转角系统

模组式转角系统,独立控制每个元器件角度,确保高精度贴装,单头10个吸嘴，中心距16mm。

识别系统

一体成型高速精密飞行识别相机，提升识别速度及精度，在X、Y轴移动中进行识别，再次提升贴装效率。

同级产品中超高速的贴装能力

通过采用高端磁悬浮及通用型贴装头技术,相比传统机型贴装能力提升25%，实现了本公司最优条件下48000CPH的贴装速度。

真空传感装置

每个吸嘴具备独立检测功能,提高设备的稳定性:产品的可靠性。

三、灵活支持生产现场

光学识别相机

头部飞行识别+固定飞行识别相机(选配),可以对尺寸小于40*40mm的元件做高速高精度识别。

双Mark相机识别：高精度Mark相机识别系统，采用3色照明识别方法，使用任意形状Mrak,应用范围更广。

固定飞行识别相机(选配)：通过高速飞行识别相机一次性快速采集多个头部图像,进行元件图像位置视觉校准，对中校正,光源亮度可调。

四、易通贴片机的运输轨道系统结构

单轨单臂，贴装头10个吸嘴。

最大可贴装500*450mmPCB,最小贴装50*50mmPCB。

可选配IC背包，实现灵活生产。

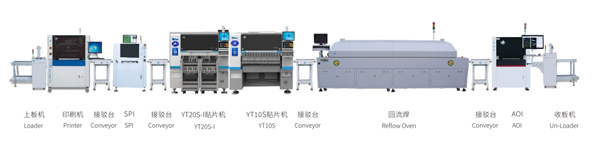

通过模组式贴装头及多样生产模式,可灵活组线。

五、实现稳定生产的功能

采用全新自主研发高精度贴装头

超高速头部识别相机,保障贴装精准度。

配备吸嘴独立真空检测功能，更好的保障了取料的稳定性。

离线编程功能，缩短换线周期。

软件具备AI智能学习和自动优化功能。

可提供MES系统接口。

具备坐标导入功能。
